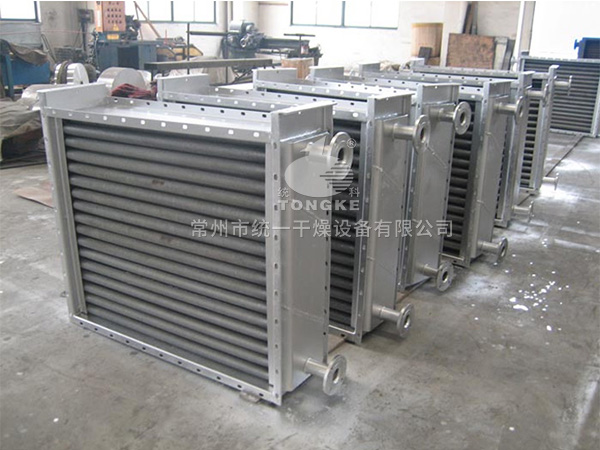

空氣熱交換器

產品概述：主要用于干燥系統中空氣加熱，是熱風裝置中的主要設備，散熱器采用的熱介質可以是蒸汽或熱水，也可用導熱油，蒸氣的工作壓力一般不超過0.8Mpa，熱空氣的溫度在150℃以下。

產品詳情| 圖片集錦|

工作原理

主要用于干燥系統中空氣加熱，是熱風裝置中的主要設備，散熱器采用的熱介質可以是蒸汽或熱水，也可用導熱油，蒸氣的工作壓力一般不超過0.8Mpa，熱空氣的溫度在150℃以下。

翅片式散熱器主要由空氣流向間的三排并列螺旋翅片管束組成，SRZ型散熱翅片管束的加工工藝是反0.5*10毫米的鋼帶用機械繞片方法，繞在18毫米無縫鋼管上，然后進行熱鍍鋅，也可用不銹鋼管及不銹鋼帶制成全不銹鋼散熱器，SRL型散熱器則是用鋼管和鋁帶軋制的翅片散熱器，其單位長度的散熱面積比SRZ型的更大。

因采用機械繞片，散熱翅片與散熱管接觸面大而緊，傳熱性能良好、穩定，空氣通過阻力小，蒸氣或熱水流經鋼管管內，熱量通過緊繞在鋼管上翅片傳給經過翅片間的空氣，達到加熱和冷卻空氣的作用。

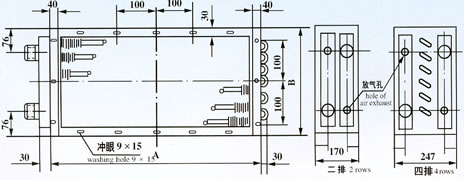

示意圖

技術參數

面管數	B	表面管長		24	30	42	54	78
		A		720	870	1170	1470	2070
		基本參數	排數
6	318	散熱面積散熱面積受風表面積通風凈截面積進出管接頭（時）重量	2 4 2/4 2/4 2/4 2/4	4.7 9.4 1.157 0.083 1 19/34	5.84 11.86 0.196 0.108 1 22/40	8.12 16.24 0.273 0.145 1 28/50
10	474	散熱面積散熱面積受風表面積通風凈截面積進出管接頭（時）重量	2 4 2/4 2/4 2/4 2/4	7.82 15.61 0.253 0.131 1 28/50	9.72 19.44 0.315 0.167 1 33/59	13.56 27.12 0.438 0.233 1 41/73	17.42 34.84 0.563 0.298 1 50/90	25.08 50.16 0.812 0.430 1 72/129
15	669	散熱面積散熱面積受風表面積通風凈截面積進出管接頭（時）重量	2 4 2/4 2/4 2/4 2/4	11.72 23.44 0.372 0.197 2 46/83	14.58 29.16 0.463 0.245 2 53/96	20.34 40.68 0.645 0.342 2 68/122	26.12 52.24 0.828 0.438 2 82/148	37.62 75.24 1.192 0.632 2 111/220
24	1020	散熱面積散熱面積受風表面積通風凈截面積進出管接頭（時）重量	2 4 2/4 2/4 2/4 2/4	18.8 37.6 0.586 0.310 2 57/102	23.32 46.64 0.729 0.386 2 79/142	32.54 65.08 1.016 0.538 2 101/182	41.8 83.6 1.307 0.693 2 122/220	60.20 120.40 1.881 0.998 2 164/295
