三合一真空干燥機

原理

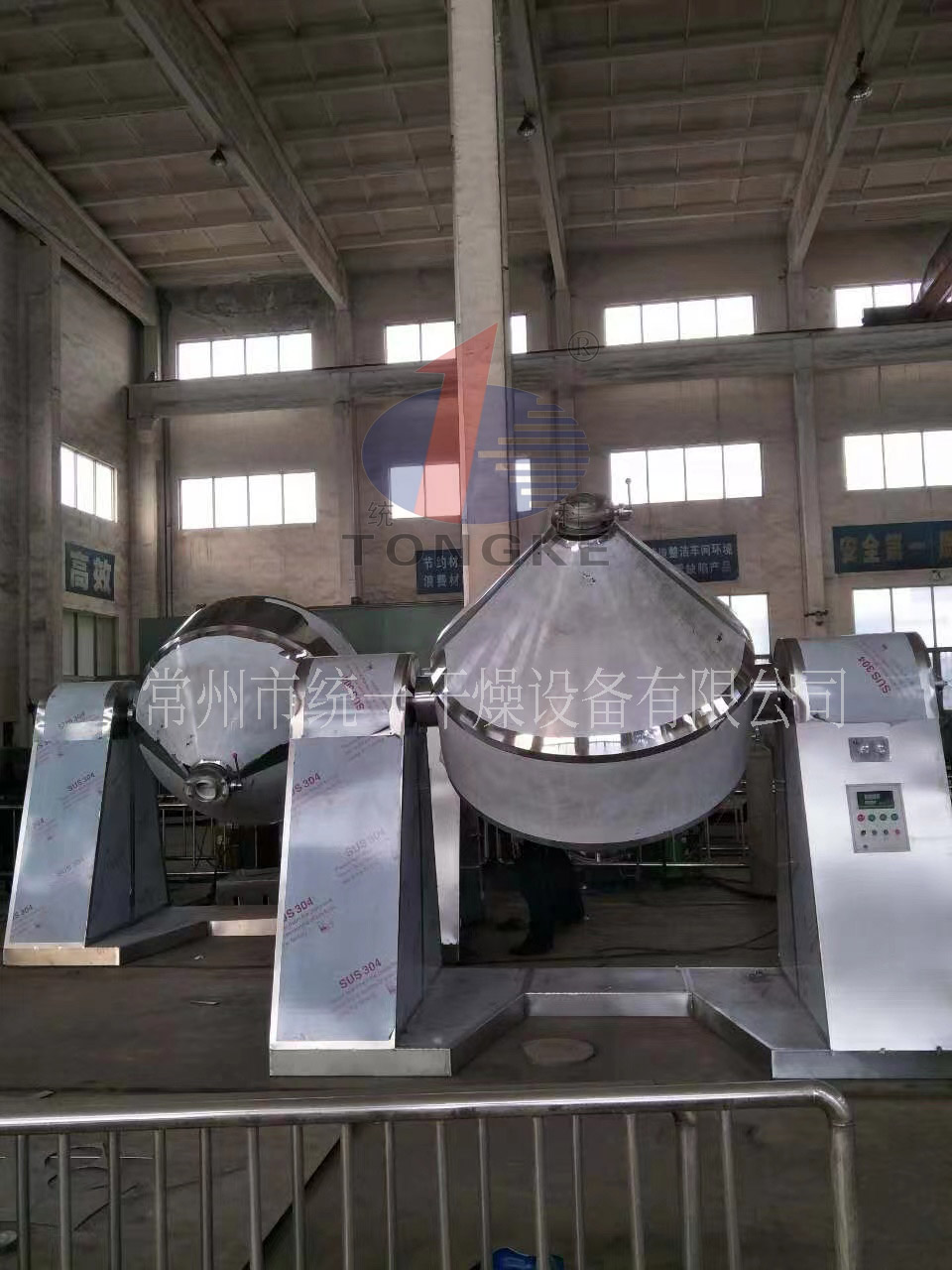

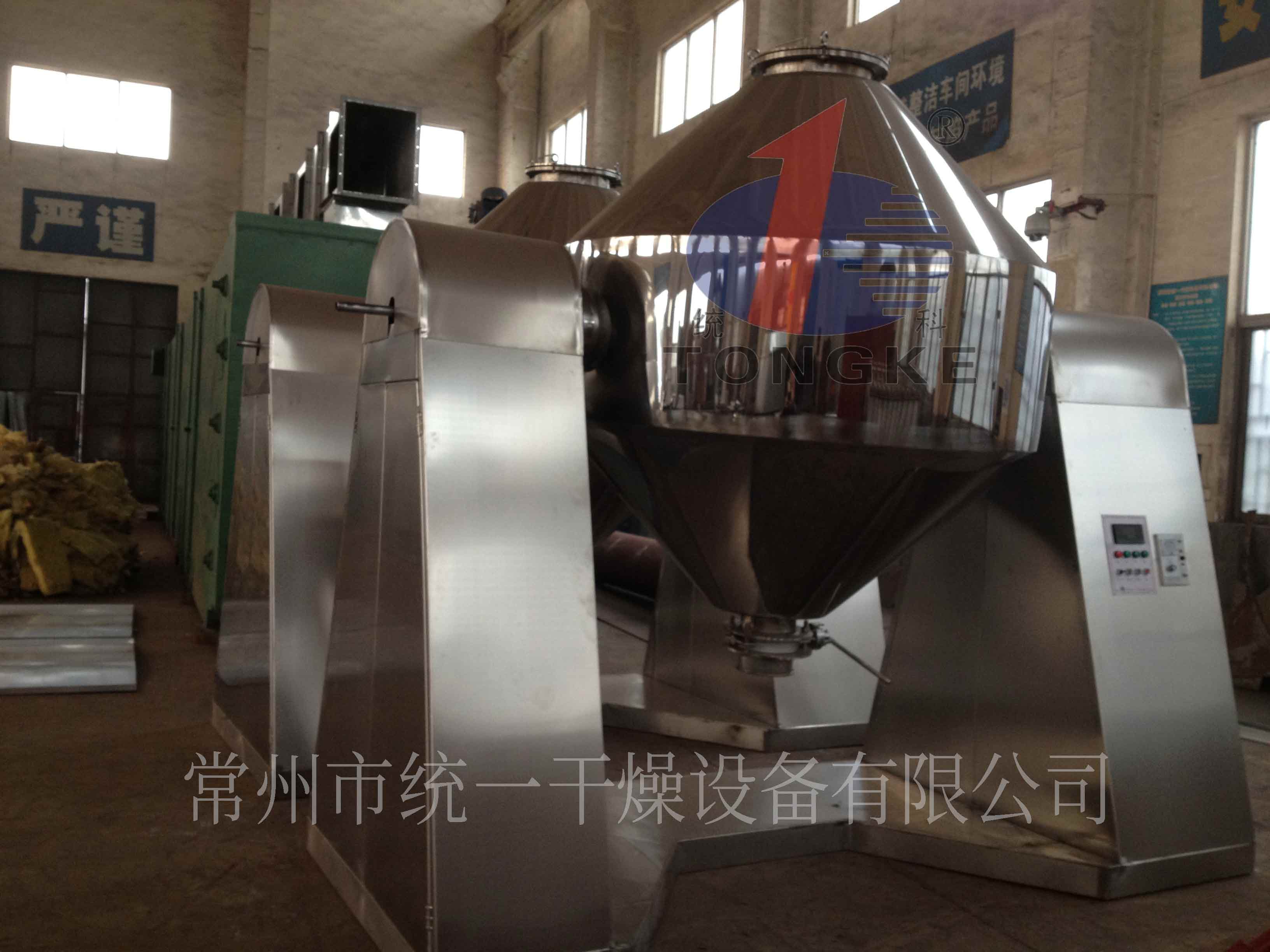

本機設計為雙錐形罐體，一頭為過濾板，另一頭為淋洗及出料口，夾套內可通入蒸汽或熱水對內膽進行加熱。罐體通過主軸置于兩側機架上。主軸兩端一頭為蒸汽及冷凝水接口，通入蒸汽完成加熱過程，另一頭為抽真空口，通過真空泵或真空系統，使罐內呈真空狀態，完成抽濾過程，并在干燥過程中抽走蒸發出來的水汽。電機和減速機也置于機架內，通過齒輪傳動，帶動罐體正反轉，使物料不斷上下、內外翻動。在洗滌過程中可使物料充分均勻混合，徹底完成洗滌過程。在干燥過程中，可不斷地更換受熱面，使物料受熱均勻，達到均衡干燥的目的。

主要特點

●一體化設計，簡化了工序，減少了損耗，提高了產品收得率。

●每個密封點均設雙道密封。密封材料為硅橡膠或氟橡膠。

●過濾材料為濾布，不銹鋼絲網燒結或粉末燒結板，金屬燒結板。根據用戶需要可從3um到50um之間選擇。濾布死角邊距為單邊25mm。

●底盤為可拆式，用快裝式螺栓把上下法蘭夾緊達到密封效果。底盤用汽缸拆開或落地，用輪式小車?yán)鲆员銓?duì)濾板進清洗。

●罐體能正反轉，轉速通過變頻器控制在1-10轉/分之間任意調節。主轉動含自動剎車裝置。

●設置在位清洗，在位取樣，蒸汽消毒。防止產品污染，更適應“GMP”要求。

●封閉狀態下操作，產品無損漏，^，適合有強烈刺激氣味及有毒性的物料。

●真空狀態下操作，在低溫下也有較高的蒸發速率，特別適合熱敏性物料及易氧化物料的干燥，也能適合含有溶劑的物料，并能回收溶劑。

●設備結構緊湊，占地面積小，操作簡便。

●裝料量大，裝料系數可達30%-40%。

操作特性

●過濾階段：產品和母液分離(真空抽濾)。濾餅厚度可達200-500mm.

●洗滌階段：濾餅進一步純化，殘母液清洗和預脫水。通雙錐回轉將濾餅和洗液混合，^后形成漿狀，

●懸濁液濾餅得到充分洗滌。

●干燥階段：濾餅脫水后，通過回轉使濾餅疏松，同時，夾套內蒸汽對內壁進行加熱，通過熱傳導對濾餅進行加熱升溫，濕份迅速蒸發達到干燥的效果。通過設備內抽真空的方法加快蒸發速度。通過加入處理后的熱氮?dú)獾冉橘|(zhì)帶走蒸發的濕份，可加速物料的干燥，提高干燥效果。

注：在設備上加裝一攪拌裝置，在一定條件下可完成結晶過程，真正達到一體化操作。并能在洗滌階段使濾餅和洗液更加容易充分混合，清洗更充分。

技術參數

設備型號	容積(L)	工作容積(L)	過濾面積(m²）	過濾板規格 (mm)	工作溫度 (℃)	電機功率	外形尺寸 (mm)
SSZG-1000	1000	300-400	0.5	Ф800	40-140	4	270014502780
SSZG-1500	1500	450-600	0.63	Ф900	40-140	5.5	285016502950
SSZG-2000	2000	600-800	0.75	Ф1000	40-140	7.5	318017203280
SSZG-2500	2500	750-1000	0.8	Ф1000	40-140	7.5	345018003420
SSZG-3000	3000	900-1200	0.95	Ф1100	40-140	11	365020003650
SSZG-4000	4000	1250-1500	1.1	Ф1200	40-140	15	400021003750
SSZG-5000	5000	1600-2000	1.3	Ф1300	40-140	18.5	430024003860
